Simulation elektrisches Aufheizen eines Wasserboilers
Die Simulation des elektrischen Aufheizens eines Wasserboilers kann mit der CFD Software NOGRID points berechnet werden.
Direkt elektrisch beheizte Flüssigkeiten kommen in sehr vielen industriellen Prozessen und Apparaturen vor. In dieser Fallstudie wird ein kontinuierlich betriebener Wasserboiler (Tauchsieder) simuliert. Geräte, die eine kontinuierliche Versorgung mit einer erhitzten Flüssigkeit liefern, werden im Fall von Wasser auch Warmwasserbereiter oder Boiler oder einfach Wärmetauscher genannt. Der in dieser Studie verwendete Tauchsieder hat ein elektrisches Widerstandsheizelement, das in einem Behälter eingeschlossen ist. Der Behälter wird von der zu erwärmenden Flüssigkeit durchströmt. Das Heizelement wird als eigener Festkörper simuliert und hat direkten Kontakt mit der Flüssigkeit. Durch den elektrischen Widerstand des Metalls wird je nach Dickenverteilung, Geometrie und Position des Tauchsieders die Flüssigkeit unterschiedlich stark erhitzt. Da in dieser Simulation mehrere Materialien gleichzeitig berechnet werden und in Kontakt stehen, spricht man hier auch von einer Mehrphasen-Simulation.
Folgende Gleichung wird innerhalb von NOGRID points verwendet, um das elektrische Potential u in Flüssigkeiten und Festkörpern zu lösen:
u elektrisches Potential an einem gegebenen Punkt (x,y,z), u = u (x, y, z)
σ elektrische Leitfähigkeit
q Quellterm
Im Bereich der Elektrostatik ändert sich das elektrische Potential zeitlich nicht und die gültige Differentialgleichung für das elektrische Potential u ist die Poisson-Gleichung
Die Leitung in Festkörpern und Flüssigkeiten wird durch das Ohmsche Gesetz beschrieben, das besagt, dass der Strom proportional zum angelegten elektrischen Feld ist. Die Stromdichte (Strom pro Flächeneinheit) j in einem Gebiet ist direkt proportional dem elektrischen Feld E und der Proportionalitäsfaktor ist die elektrische Leitfähigkeit σ:
Das elektrische Feld E kann direkt aus dem elektrischen Potential u berechnet werden durch
Das Metall des Tauchsieders in dieser Studie wird als Festkörper berechnet, d.h. es wird nur die Temperaturgleichung und die Poissongleichung für das elektrische Potential berechnet. Die Strömung in dem Behälter steht natürlich in Kontakt mit dem Tauchsieder und Wärme kann ausgetauscht werden, d.h. die Temperatur in der Strömung wird durch die Temperatur im Tauchsieder beeinflusst und umgekehrt. Hängt die z.B. die Viskosität des Fluids von der Temperatur ab, so hat die Temperaturverteilung des Tauchsieders einen direkten Einfluss auf die Strömung in der Düse. Hängt auch die elektrische Leitfähigkeit des Tauchsieders von der Temperatur ab, so wird auch die elektrische Feldstärkeverteilung von der Strömung beinflusst.
NOGRID points kann perfekt zum Designen und Problemlösen für alle Arten von Mehrphasen-Simulationen auch in Zusammenhang mit statischen elektrischen Feldern verwendet werden. NOGRID points hilft, die elektrischen Felder und die daraus resultierende Temperaturverteilung zu berechnen und zu verstehen. NOGRID points kann Mehrphasenberechnungen auch zusammen mit FSI Aufgaben berechnen und ermöglicht darüber hinaus die Simulation jeder denkbaren Geometrie:
- Berechnung ist in voll 3D und die kompletten Navier-Stokes-Gleichungen werden gelöst
- Einfache und intuitive Bedienung sowohl beim Aufsetzen als auch bei der Auswertung der Ergebnisse
- Frei definierbare Materialeigenschaften durch User Gleichungen oder Kurven
- Beliebige Bauteilgeometrien
- Offene und geschlossene Kammern einschließlich der Bewegung von Bauteilen
- Elektrostatische Aufgabenstellungen und Mehrphasenströmungen lassen sich beliebig kombinieren
- Bewegte Wände oder Einlässe
Stärken der Nogrid Software

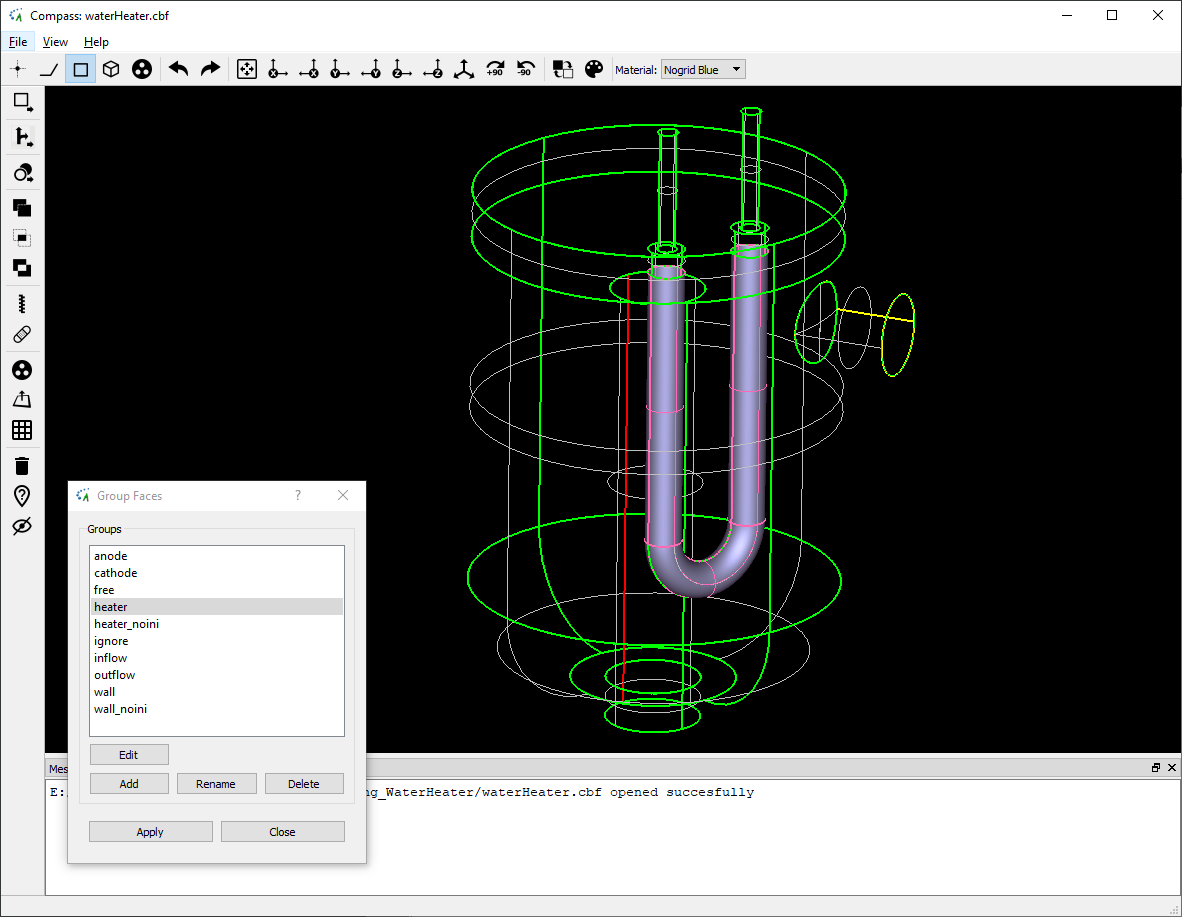

Wie Sie im Bild unten sehen können, benötigt man für die Ränder der Geometrie nach wie vor ein Netz, damit die inneren finiten Punkte den Rand detektieren können. Die Ränder müssen also vernetzt werden und die finiten Punkte im Inneren werden während der Simulation automatisch generiert.
Einfache und schnelle Modellierung: Geometrie erzeugen und Ränder vernetzen, Fall aufsetzen und Simulation starten
